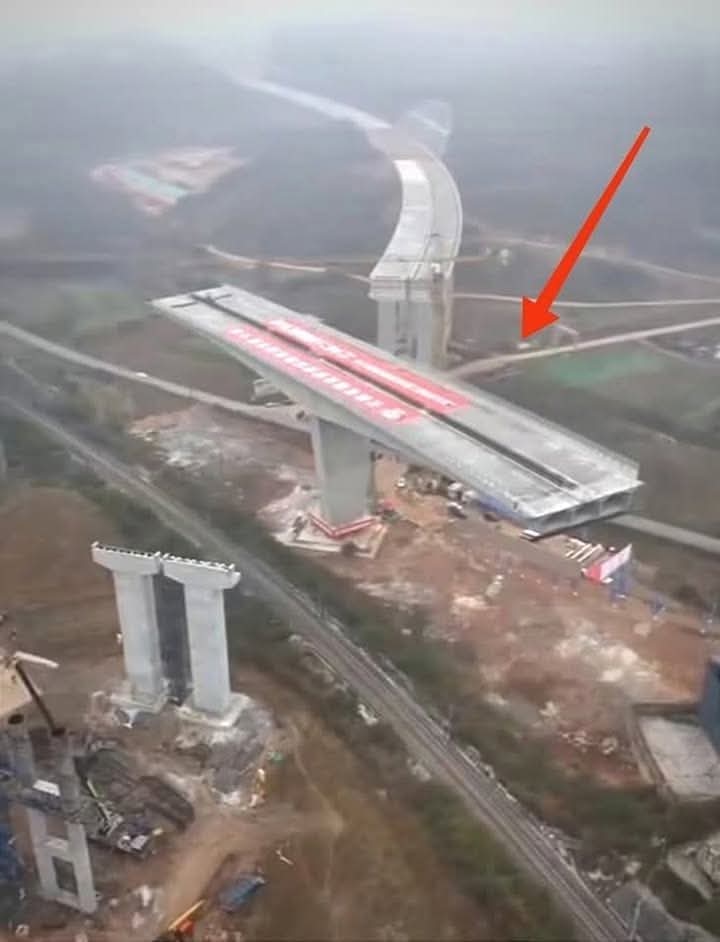

Kiedy mosty tańczą: chińska sztuka inżynierii rotacyjnej

W Chinach mosty nie powstają nad torami — one się obracają. Tam, gdzie inne kraje zamykają linie kolejowe na miesiące, chińscy inżynierowie budują obok, a potem — z chirurgiczną precyzją — przesuwają most na miejsce. Technologia, która dla świata wciąż brzmi jak science fiction, w Państwie Środka stała się codziennością.

Obraz: YouTube

Spis treści:

1. 1. Na czym polega montaż rotacyjny

2. Precyzja i moc w ruchu

3. Mosty, które obracają się nocą

4. Wyzwania i ryzyka

5. Nowy standard światowej inżynierii

Chińska inżynieria mostowa przedefiniowała pojęcie szybkości i dokładności. Dzięki metodzie montażu rotacyjnego mosty są budowane obok istniejących torów lub dróg, a następnie obracane i ustawiane na miejscu w ciągu kilkudziesięciu minut. To sposób, który pozwala uniknąć długich przerw w ruchu, a jednocześnie pokazuje, jak dalece technologia może zbliżyć się do perfekcji.

Na czym polega montaż rotacyjny

Montaż rotacyjny (bridge rotation construction method) polega na wzniesieniu konstrukcji równolegle do torów kolejowych lub drogi, a następnie na jej obrocie wokół osi i precyzyjnym osadzeniu na podporach. Proces ten wykorzystuje łożyska sferyczne i siłowniki hydrauliczne, które umożliwiają kontrolowany obrót konstrukcji ważącej dziesiątki tysięcy ton. Całość odbywa się pod nadzorem komputerowego systemu monitorowania, który w czasie rzeczywistym kontroluje naprężenia, pozycję i prędkość obrotu.

Dodatkowo metoda montażu rotacyjnego pozwala ograniczyć potrzebę tymczasowych podpór czy skomplikowanego rusztowania, co zmniejsza koszty budowy i zwiększa bezpieczeństwo pracowników. Precyzyjne sterowanie siłownikami hydraulicznymi umożliwia korekcję drobnych odchyleń w trakcie obracania konstrukcji. Systemy monitorujące zbierają dane na bieżąco, co pozwala na analizę naprężeń i szybkie reagowanie w razie nieprawidłowości. Dzięki temu możliwe jest wznoszenie nawet dużych mostów nad ruchliwymi drogami i torami bez konieczności ich zamykania na długi czas.

Precyzja i moc w ruchu

Podczas rotacji mostu ogromna masa stali i betonu wprawiana jest w ruch z dokładnością do milimetrów. Hydrauliczne siłowniki sterowane cyfrowo pracują synchronicznie, zapewniając stabilność i precyzyjne wyważenie konstrukcji. Każdy etap ruchu odbywa się w ściśle zaplanowanym tempie, aby uniknąć nadmiernych naprężeń. Nawet minimalne odchylenia są na bieżąco korygowane przez systemy sterujące.

Modele komputerowe oraz zaawansowane symulacje 3D umożliwiają wcześniejsze sprawdzenie zachowania mostu w każdej fazie obrotu. Analizowane są rozkłady sił i momenty skręcające, a także wpływ obciążeń dynamicznych. Pozwala to zoptymalizować parametry techniczne jeszcze przed rozpoczęciem rzeczywistego montażu. Dzięki temu ryzyko błędów konstrukcyjnych zostaje znacząco ograniczone. To właśnie precyzyjne obliczenia stanowią fundament bezpiecznego przebiegu całego procesu.

Moment, w którym gigantyczna konstrukcja powoli obraca się nad torami, jest nie tylko pokazem możliwości inżynieryjnych. Stanowi także dowód skutecznego połączenia siły mechanicznej z zaawansowaną matematyką i automatyką. W Chinach technologia ta stała się symbolem nowoczesnego podejścia do budownictwa infrastrukturalnego.

Mosty, które obracają się nocą

W 2019 roku chińscy inżynierowie przeprowadzili jeden z najbardziej imponujących obrotów mostowych w historii. Konstrukcja o masie 46 000 ton została przeniesiona nad linią kolejową Beijing–Guangzhou w zaledwie 68 minut. Cała operacja odbyła się nocą, a ruch kolejowy wstrzymano jedynie na około jedną godzinę, co zminimalizowało zakłócenia w transporcie.

Kluczową rolę odegrała platforma obrotowa o średnicy 6,5 metra oraz specjalne łożyska sferyczne, które umożliwiły płynny i kontrolowany obrót konstrukcji. Most został obrócony o 52,4 stopnia i precyzyjnie osadzony w docelowym położeniu. Cały proces był monitorowany w czasie rzeczywistym za pomocą systemów cyfrowych kontrolujących pozycję i naprężenia. Według magazynu Bridge Design & Engineering była to największa tego typu operacja na świecie.

Wyzwania i ryzyka

Choć metoda rotacyjna imponuje efektywnością, wymaga absolutnej precyzji. Każdy błąd w bilansie masy lub pozycjonowaniu osi obrotu może prowadzić do poważnych zagrożeń konstrukcyjnych. Z tego powodu cały proces poprzedzają tygodnie szczegółowych analiz i symulacji. Inżynierowie testują wówczas różne scenariusze obciążeń i zachowania konstrukcji.

Nie wszędzie jednak możliwe jest zastosowanie tej technologii. Konieczna jest odpowiednia przestrzeń do budowy konstrukcji obok istniejących torów lub dróg. Wymagane są także stabilne warunki gruntowe oraz możliwość wzmocnienia fundamentów i podpór. Ograniczenia terenowe i infrastrukturalne często decydują o wyborze innej metody montażu.

Mimo tych ograniczeń rozwój systemów hydraulicznych oraz czujników położenia i naprężeń znacząco poszerza zakres zastosowań metody rotacyjnej. Coraz dokładniejsze systemy pomiarowe pozwalają na bieżąco korygować nawet minimalne odchylenia. Dzięki temu inżynierowie są w stanie realizować rotacyjne montaże również w trudnych warunkach terenowych.

Nowy standard światowej inżynierii

Montaż rotacyjny zmienił sposób, w jaki świat myśli o infrastrukturze. Dzięki niemu możliwe stało się budowanie szybciej, taniej i bez zakłócania codziennego życia milionów pasażerów. Chiny pokazały, że nawet najcięższe konstrukcje można wprawić w ruch z dokładnością godną mikromechaniki.

W ślad za nimi coraz więcej państw bada możliwości zastosowania tej metody. Mosty, które kiedyś budowano miesiącami, dziś powstają i obracają się w ciągu jednej nocy. Zmniejsza to koszty inwestycji oraz ogranicza długotrwałe zamknięcia tras. Metoda rotacyjna staje się tym samym symbolem nowoczesnego podejścia do projektowania i realizacji infrastruktury.

Źródła:

1. 1. Shao, J., et al. „Research on the Critical Technique of Synchronous Rotation Construction of T-Shape Curved Rigid Frame Bridges.” Scientific Reports 12 (2022). Nature

2. 2. „State-of-the-Art Review of the Development and Application of Bridge Rotation Construction Methods in China.” Science China Technological Sciences (2020). Science Engine

3. 3. „China’s New Architectural Wonder: a 46 000-tonne Bridge.” XinhuaNet, July 30, 2019. Xinhua

4. 4. „Bridge of 46 000 Tonnes Rotates into Place.” Bridge Design & Engineering, 2019. BridgeWeb
